Corrimano in cavo

Corrimano con cavi e balaustra con cavi: capire la differenza

I due termini sono correlati ma descrivono prodotti diversi con funzioni e requisiti di codice diversi.

Quando si specifica il corrimano in cavo per una scala, il requisito di afferrabilità del binario superiore non è negoziabile secondo la maggior parte dei codici residenziali e commerciali. Vionta Metal progetta gruppi di corrimano con questo requisito di conformità come punto di partenza.

Cos'è un corrimano via cavo?

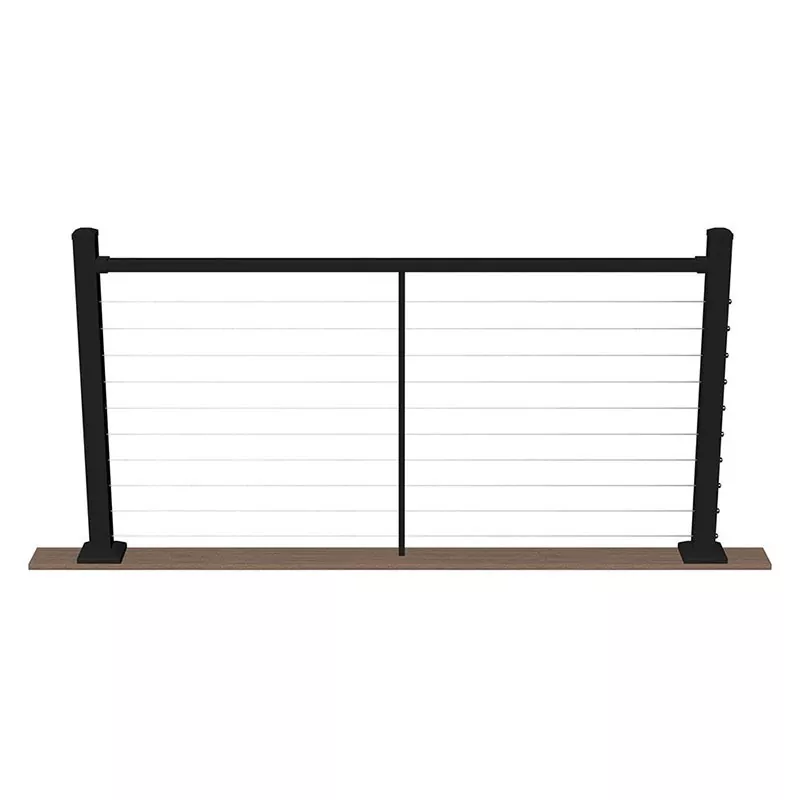

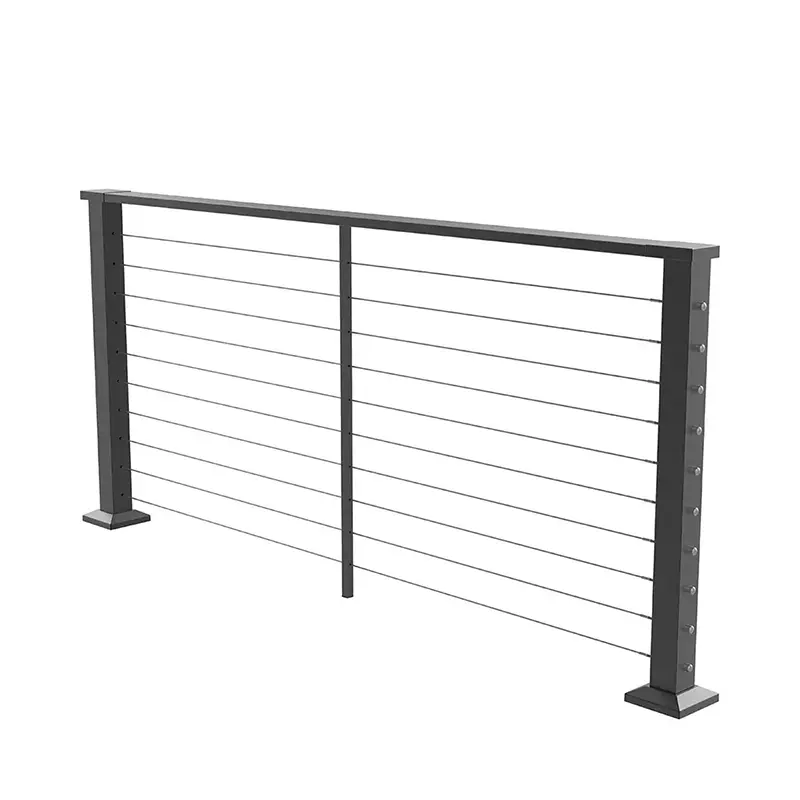

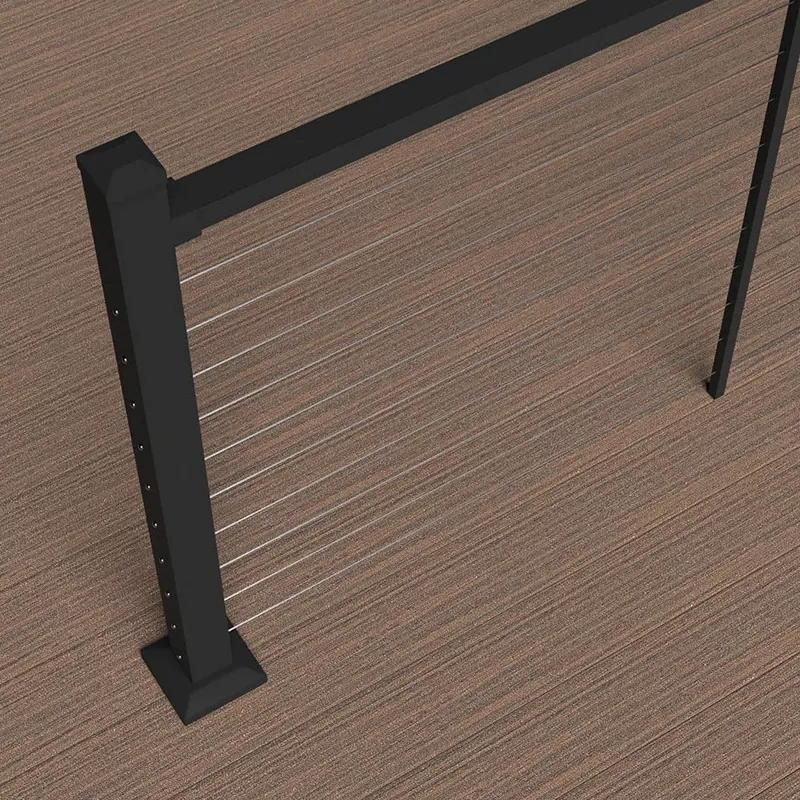

Un corrimano per cavi è un gruppo di ringhiera in cui i cavi orizzontali in acciaio inossidabile forniscono il riempimento tra i montanti strutturali, con un binario superiore afferrabile continuo che corre sopra di essi. Il riempimento del cavo sostituisce le tradizionali colonnine o pannelli solidi, preservando la visuale e soddisfacendo al tempo stesso i requisiti di sicurezza strutturale di un sistema di protezione o corrimano conforme alla normativa.

Il binario superiore è l'elemento determinante. Deve essere continuo, all'altezza corretta e fornire una sezione trasversale afferrabile che consenta agli utenti di mantenere il contatto durante l'attraversamento di scale o rampe. Vionta Metal fornisce binari superiori in tubo tondo di acciaio inossidabile (la specifica più comune) e canale rivestito in legno (per applicazioni in cui è richiesta una superficie di presa più calda).

Opzioni materiali

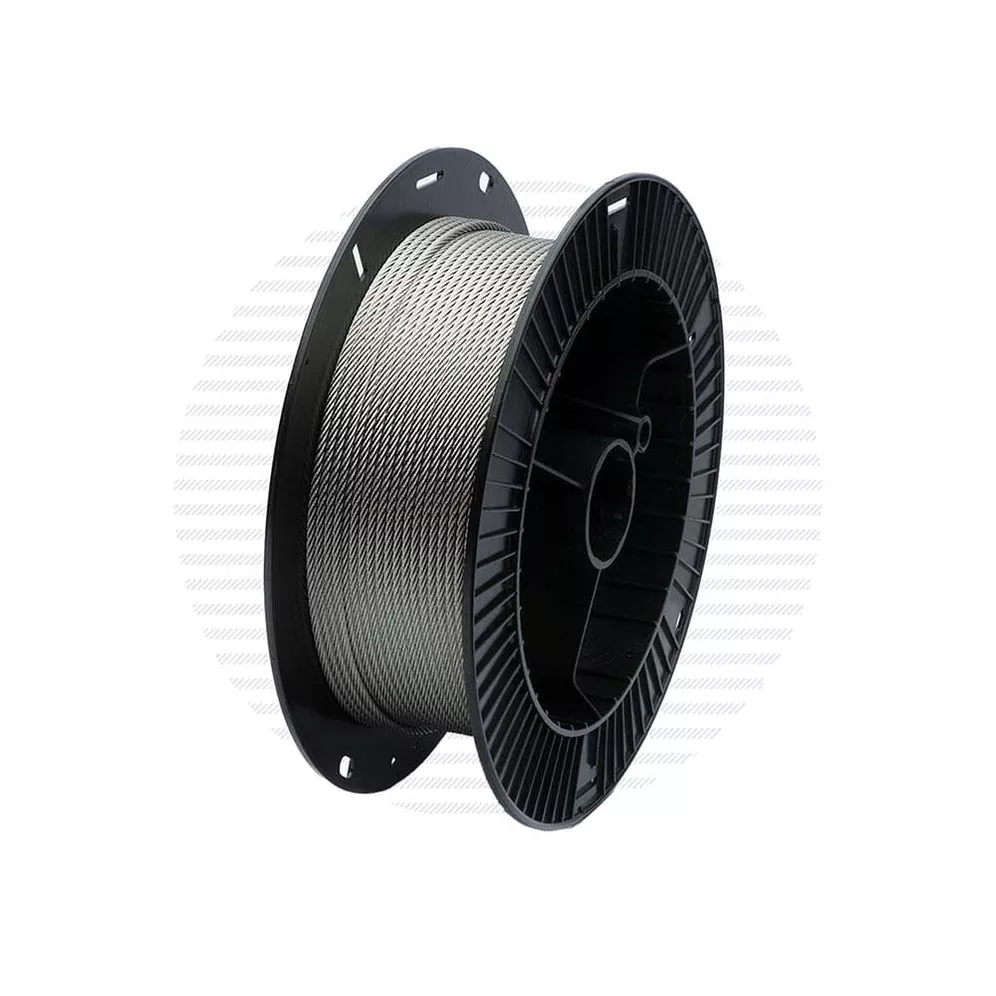

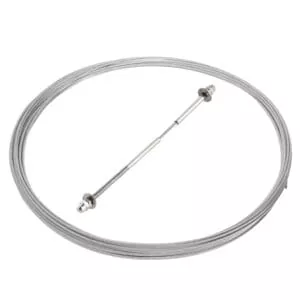

Tutti i cavi, i montanti e i raccordi sono forniti in acciaio inossidabile 304 o 316. Il grado appropriato dipende dall'ambiente di installazione:

Specificare lo stesso grado per cavi, montanti, raccordi e tubo del binario superiore per evitare la corrosione galvanica tra metalli diversi.

Specifiche tecniche

Conformità al codiceRiferimento

I sistemi di corrimano a cavi vengono utilizzati in progetti in più quadri normativi. Quanto segue si applica specificamente ai requisiti del corrimano (non alle disposizioni sulla protezione/balaustra):

Il binario superiore standard in tubo tondo di Vionta Metal (Ø 42,4 mm) rientra nell'intervallo comprensibile per i requisiti IRC, IBC, AS 1428.1 e NBC. I dati dimensionali del prodotto e i certificati dei materiali sono disponibili su richiesta per supportare le richieste di conformità.

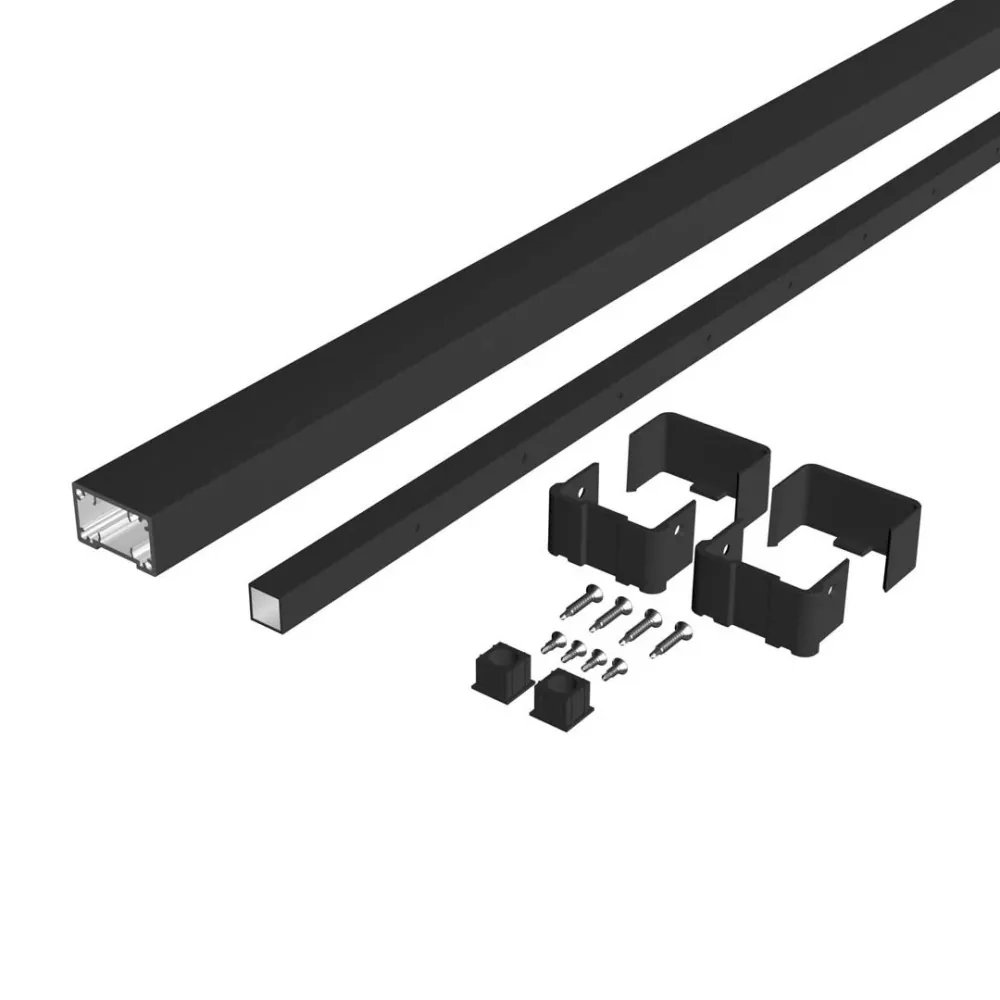

Componentei del sistema

Scenari applicativi

I sistemi di corrimano con cavi sono specificati ovunque sia necessario un corrimano afferrabile conforme alla normativa insieme a un riempimento di cavi aperto. Le applicazioni comuni includono:

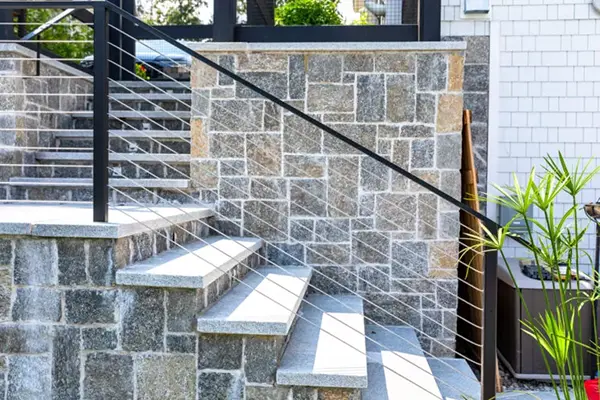

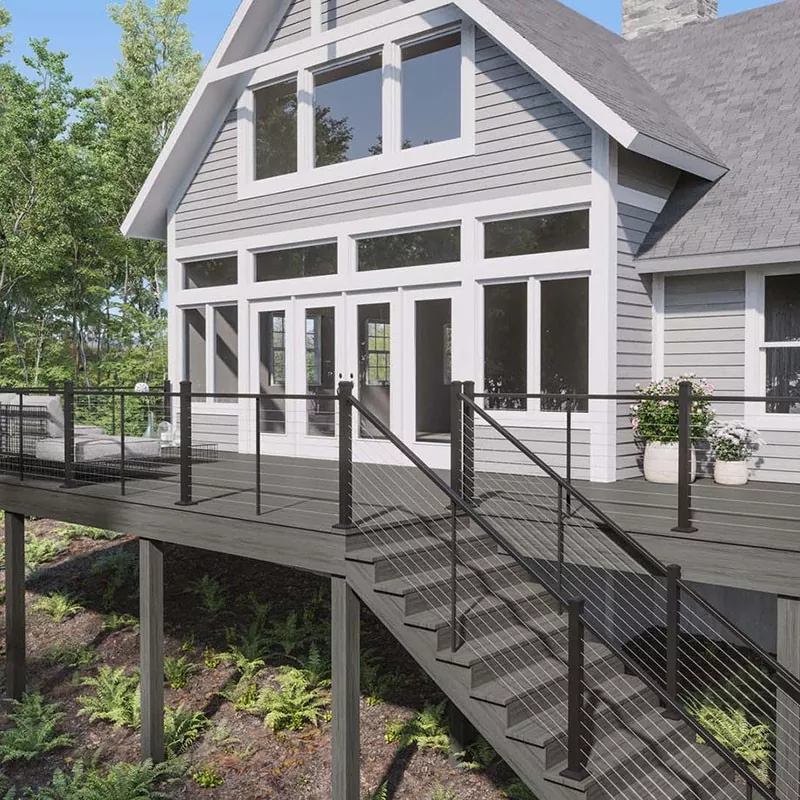

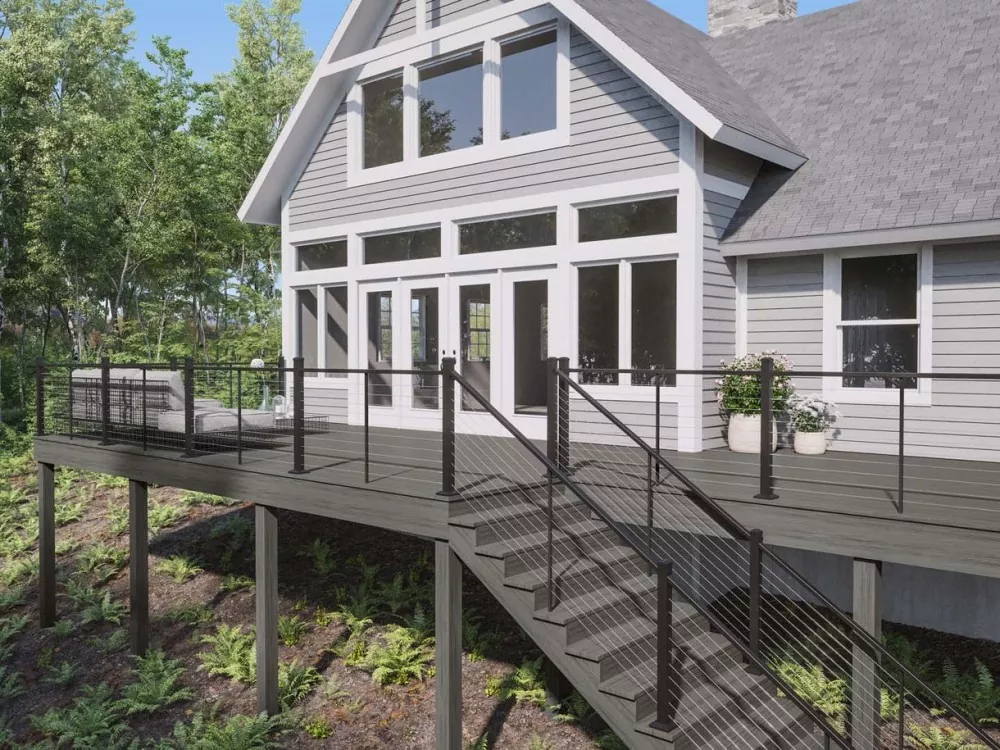

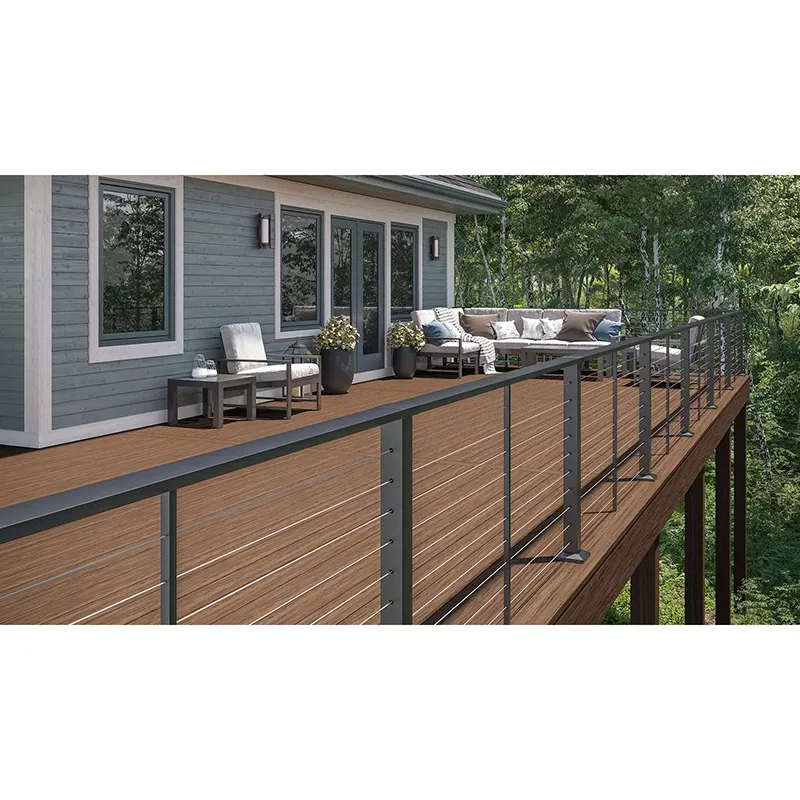

Scale residenziali interne e scale per soppalchi — Scale esterne con impalcato in legno — Anima di scale commerciali in cemento e acciaio — Balaustre per scale di hotel e strutture ricettive — Sistemi di corrimano per scale e rampe pubbliche — Collegamenti per scale di soppalchi e gallerie — Balaustre per scale mobili e marciapiedi mobili

Opzioni di personalizzazione

Vinta Metalrealizza sistemi di corrimano con cavi secondo requisiti specifici del progetto. I seguenti parametri possono essere tutti specificati in fase di ordine:

I programmi OEM e a marchio privato sono disponibili per importatori e distributori di prodotti per l'edilizia. Contatta riley@viontametal.com con disegni di progetto o specifiche per un preventivo su misura.

Panoramica dell'installazione

L'installazione del corrimano su una scala segue la stessa sequenza di un sistema a ponte piatto, con considerazioni aggiuntive sull'angolo di inclinazione della scala e sui percorsi continui del binario superiore.

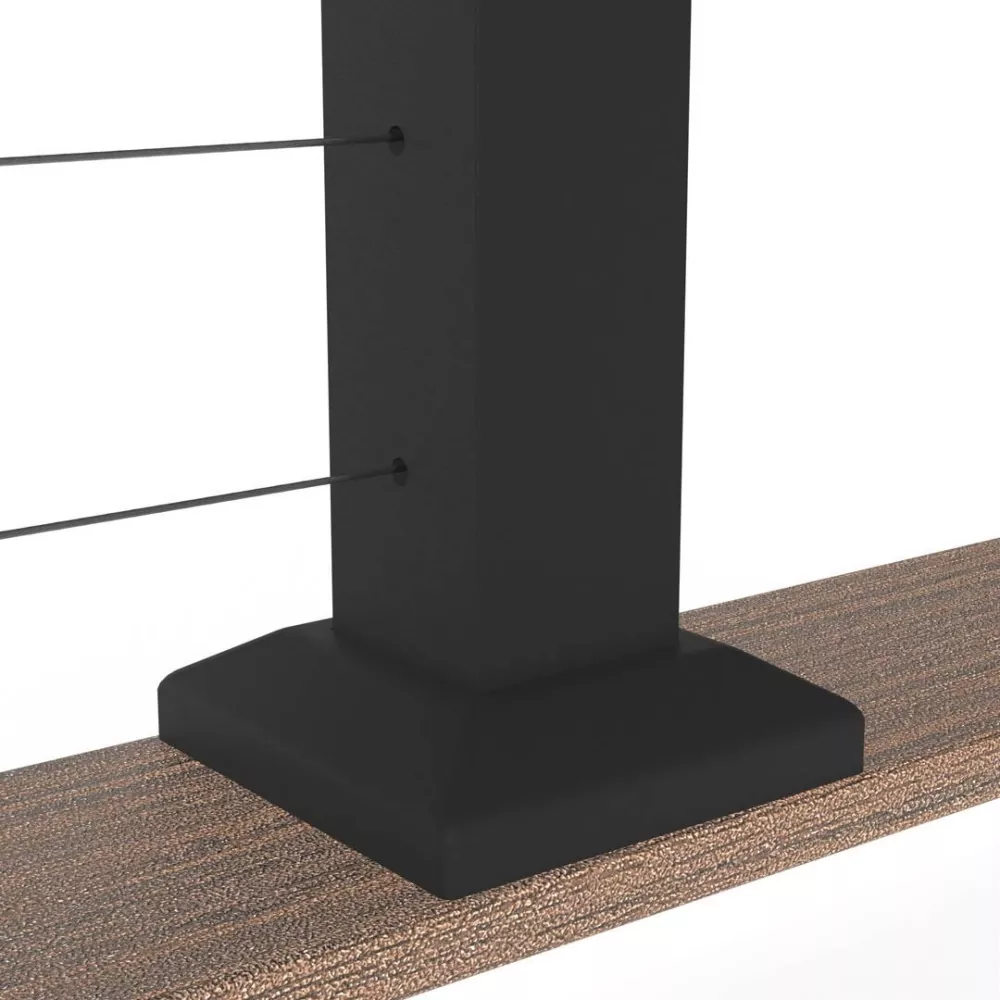

1. Fissare le piastre di base del montante al montante della scala o al substrato nei centri specificati. Per le applicazioni su scale, i montanti sono generalmente posizionati su una verticale a piombo, non perpendicolare al rastrello.

2. Posizionare i montanti a piombo e fissare le piastre di base. Verificare l'allineamento con una linea di corda dal montante superiore a quello inferiore.

3. Il cavo di alimentazione scorre attraverso montanti e guide intermedie. Sulle scale inclinate, vengono utilizzati raccordi angolari per cavi sui montanti superiore e inferiore.

4. Applicare la tensione ai cavi secondo la scheda delle specifiche di tensionamento di Vionta. La tensione target varia in base al diametro del cavo e alla campata del montante.

5. Fissare il binario superiore: continuo dal pianerottolo superiore al caposcala inferiore. Le staffe a parete fissano il binario alla muratura o al legno dove necessario.

6. Controllare la spaziatura dei cavi, la messa a piombo del montante e la coppia di tutti i dispositivi di fissaggio. Ritensione dopo 30 giorni.

Vinta Metalfornisce guide di installazione in formato PDF, schede tecniche di tensionamento specifiche per le scale e valori di coppia di montaggio con ogni ordine. Per configurazioni di scale complesse, il nostro team tecnico può fornire disegni esecutivi su richiesta.

Controllo qualità

Servizi di fabbrica e OEM

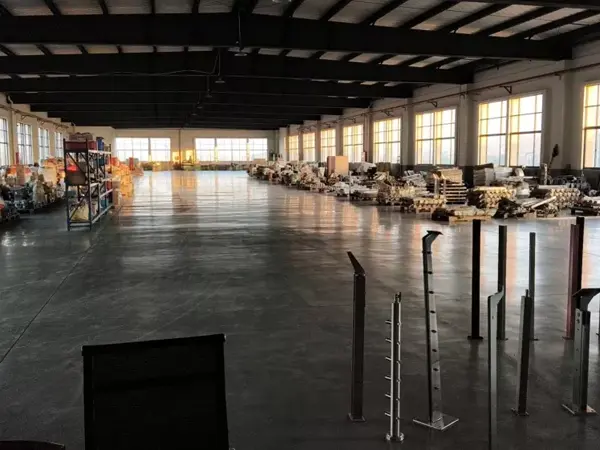

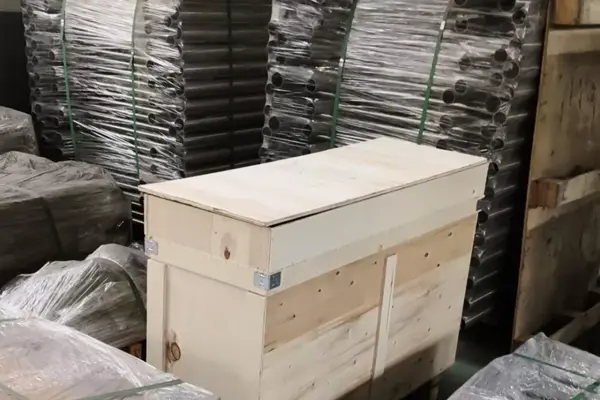

Vinta Metalgestisce il proprio impianto di produzione a Cixi, Ningbo. Gestiamo internamente l'estrusione, il taglio, la saldatura, la lucidatura, l'assemblaggio dei cavi e l'ispezione pre-spedizione. Sono disponibili programmi OEM e di marchio privato: possiamo fabbricare sistemi di corrimano per cavi secondo le vostre specifiche, applicare i contrassegni del vostro marchio e imballare secondo i vostri requisiti di etichettatura.

Forniamo sistemi di corrimano con cavi nel Regno Unito, Germania, Paesi Bassi, Australia, Canada e Stati Uniti. Per i progetti che lo richiedono sono disponibili certificati di test sui materiali e supporto per ispezioni di terze parti.

Domande frequenti

Qual è la differenza tra un corrimano a cavo e una balaustra a cavo?
Un corrimano in cavo include un binario superiore afferrabile come elemento funzionale principale: è la specifica corretta per le applicazioni su scale in cui i codici richiedono un corrimano continuo. Una balaustra per cavi si riferisce al sistema di protezione completo (montanti più riempimento per cavi) e potrebbe non includere un binario superiore afferrabile. Per le scale specificare il corrimano in cavo; per i perimetri di terrazze e balconi, specificare la balaustra in cavo.

Quali profili del binario superiore sono disponibili?
Tubo tondo in acciaio inox Ø 42,4 mm o Ø 48,3 mm (spazzolato o lucidato a specchio) e canale rivestito in legno con una sezione di circa 45×65 mm. Le opzioni del tubo tondo rientrano nell'intervallo di diametri afferrabili richiesto da IRC, IBC e AS 1428.1.

È possibile utilizzare il corrimano a fune su scale ad angolo o elicoidali?
SÌ. I montanti angolari con raccordi angolari per cavi consentono ai percorsi dei cavi di cambiare direzione ai pianerottoli senza interrompere il riempimento. Su richiesta Vionta Metal realizza sistemi secondo la geometria delle scale specifica del progetto.

Quale qualità di cavo devo specificare per le installazioni esterne?
Per la maggior parte degli ambienti esterni, il grado 304 è adeguato. Per installazioni costiere, sul lungomare o adiacenti alla piscina, specificare 316 ovunque: cavi, pali e tutti i raccordi. Utilizzare lo stesso grado per tutti i componenti metallici per evitare la corrosione galvanica.

Il corrimano via cavo soddisfa i requisiti del codice del corrimano per scale?
Sì, quando il diametro della guida superiore rientra nell'intervallo afferrabile (tipicamente 1,25–2 pollici/32–51 mm per i codici statunitensi). Vionta Metal può fornire specifiche e dati dimensionali a supporto della documentazione di conformità per IRC, IBC, AS 1428.1, BS EN 1991 e NBC.

Qual è il tempo di consegna dalla Cina?
La produzione e la spedizione standard richiedono 15-25 giorni a seconda del volume dell'ordine e della personalizzazione. I tempi di consegna sono confermati in fase di preventivo.
